Convoyeurs à charnières

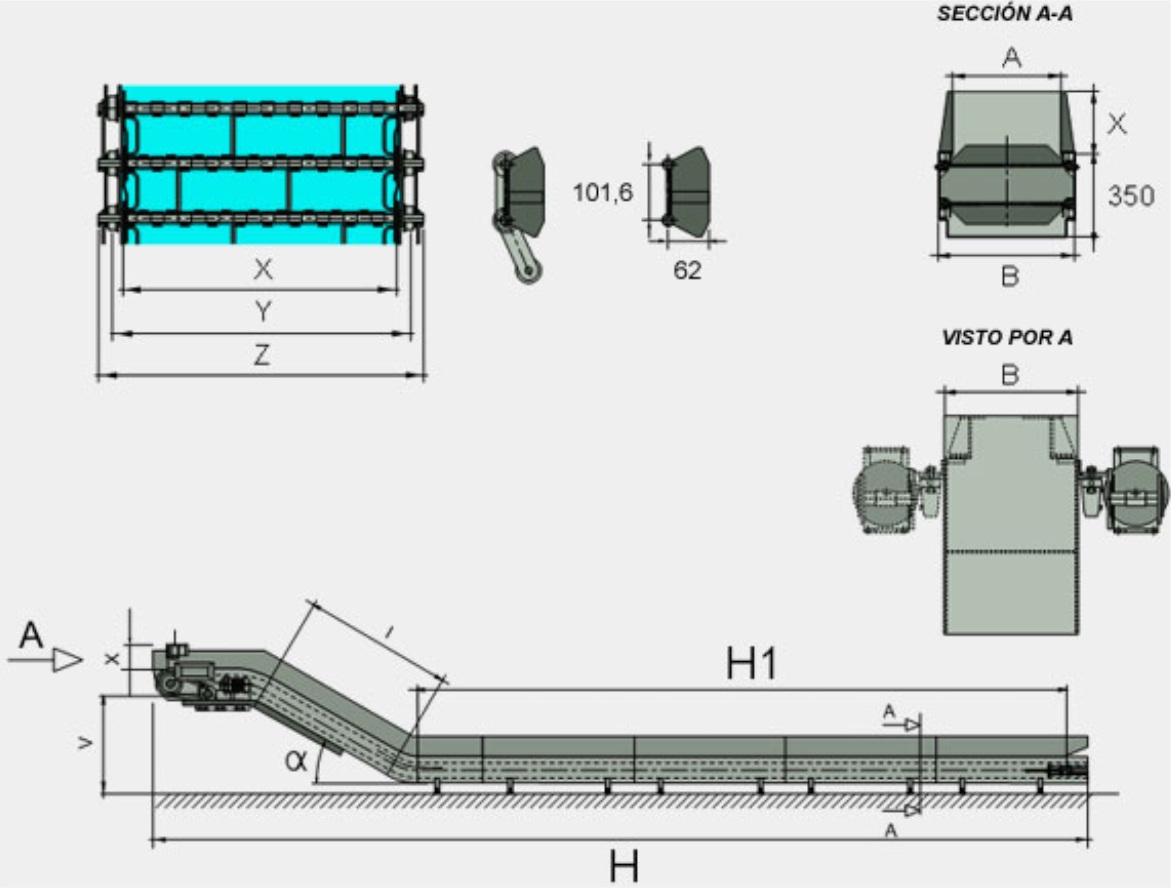

Convoyeur motorisé avec plaques articulées (charnières) pour le transport des copeaux. Après un certain nombre de pas de charnière, une palette de traction est installée pour éviter le retour des copeaux dans la section montante.
Il est utilisé pour les copeaux longs, bouclés et volumineux.
11/2"
Convoyeur
| MOD. | IR-1 | IR-2 | IR-3 | IR-4 | IR-5 | IR-6 | IR-7 | IR-8 | IR-9 |
| A | 82 | 182 | 282 | 382 | 482 | 582 | 682 | 782 | 882 |
| B | 192 | 292 | 392 | 492 | 592 | 692 | 792 | 882 | 992 |
Bande à charnière
| ANCHO | IR-1 | IR-2 | IR-3 | IR-4 | IR-5 | IR-6 | IR-7 | IR-8 | IR-9 |
| X | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
| Y | 126 | 226 | 326 | 426 | 526 | 626 | 729 | 826 | 926 |
| Z | 169 | 269 | 369 | 469 | 569 | 669 | 769 | 869 | 969 |
21/2"
Convoyeur
| MOD. | IR-15 | IR-20 | IR-30 | IR-45 | IR-60 | IR-75 | IR-90 | IR-105 | IR-120 | IR-135 |
| A | 125 | 177 | 277 | 427 | 577 | 727 | 877 | 1027 | 1177 | 1227 |
| B | 265 | 315 | 415 | 565 | 715 | 865 | 1015 | 1165 | 1315 | 1365 |
Bande à charnière
| ANCHO | IR-100 | IR-200 | IR-300 | IR-450 | IR-600 | IR-750 | IR-900 | IR-1050 | IR-1200 | IR-1350 |
| X | 150 | 200 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 | 1350 |
| Y | 180 | 230 | 330 | 480 | 630 | 780 | 930 | 1080 | 1230 | 1380 |
| Z | 227 | 277 | 377 | 527 | 677 | 827 | 977 | 1127 | 1277 | 1427 |
4”
| MOD. | TC-150 | TC-300 | TC-450 | TC-600 | TC-750 | TC-900 | TC-1050 | TC-1200 |
| A | 119 | 269 | 419 | 569 | 719 | 869 | 1019 | 1169 |
| B | 298 | 448 | 598 | 748 | 898 | 1048 | 1198 | 1348 |
| X | 150 | 300 | 450 | 600 | 750 | 900 | 1050 | 1200 |
| Y | 204 | 354 | 504 | 854 | 804 | 854 | 1104 | 1254 |
| Z | 267 | 417 | 567 | 717 | 867 | 1017 | 1167 | 1317 |
