Soufflets circulaires

Caractéristiques des soufflets circulaires

Les soufflets circulaires sont fabriqués en trame textile de polyamide rigide avec des couches de PVC sur les deux faces.

Ces protections sont destinées à protéger les broches, les arbres de direction, ainsi que la fibre optique des machines laser.

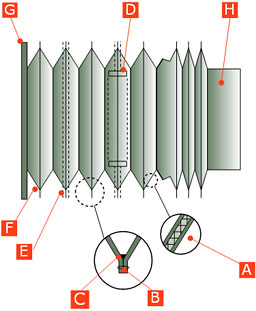

Pièces du soufflet circulaire

• A Textile nylon avec des couches de PVC.
• B Couture.
• C Revêtement en silicone.
• D Patins en PVC.
• E Anneau en acier, sur soufflets de grandes dimensions.
• F Orifices de sortie d'air.
• G Support de fixation à la machine.
• H Collier de fixation à la machine.

Systèmes d'ouverture des soufflets circulaires

Les éléments de protection lourds et d'orientation verticale de ALTEYCO sont munis des systèmes d'ouverture suivants:

SYSTÈME 1
Dispositif d'étirement en guise d'ouverture à l'aide d'éléments - agrafes -, situés dans le cadre du support, dans les plis requis en fonction de la taille du soufflet.

SYSTÈME 2
Dispositif d'étirement sous forme de ciseaux, idéal pour les éléments sans cadres intermédiaires de guidage.
